主な営業品目
PC 関連の埋込・取付金物、ボルト・ナット類を各種 1 個より製作・販売。
設立以来、PC 建築業界への専門的な提案供給を行っております。
自社工場での一貫製造により、高品質・小ロット・短納期を実現。
表面処理につきましても、電気亜鉛めっき、溶融亜鉛めっき、錆止め塗装など
様々な種類への対応が可能です。

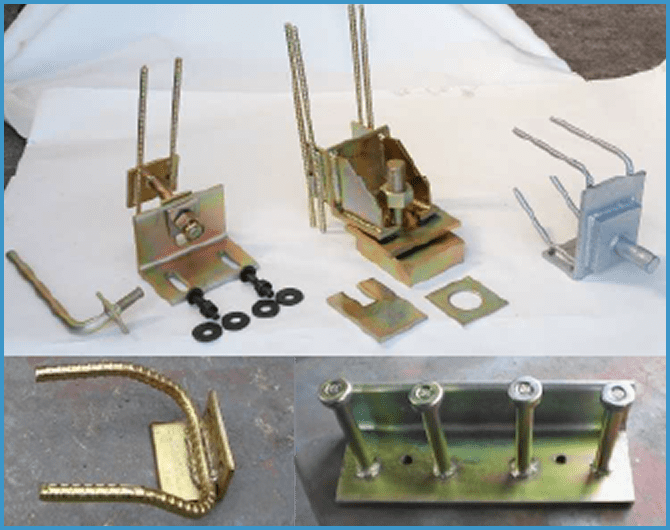

埋込金物製作例

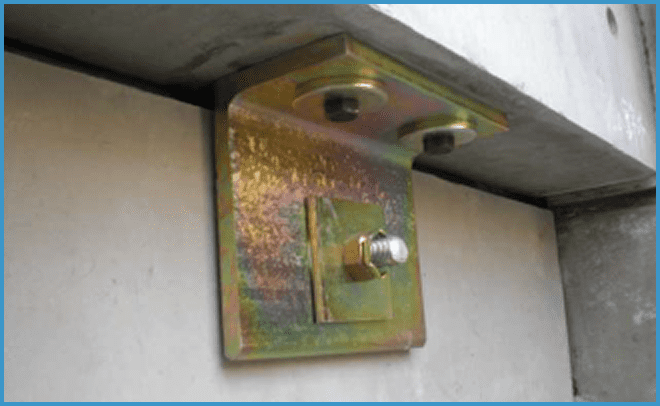

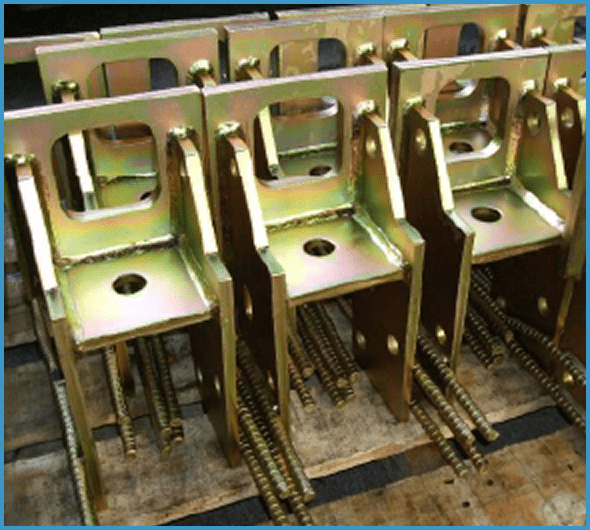

取付金物製作例

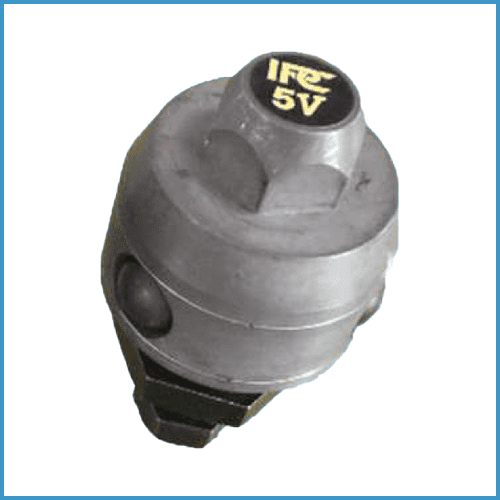

IPC-YJ（スリーブ横打治具）

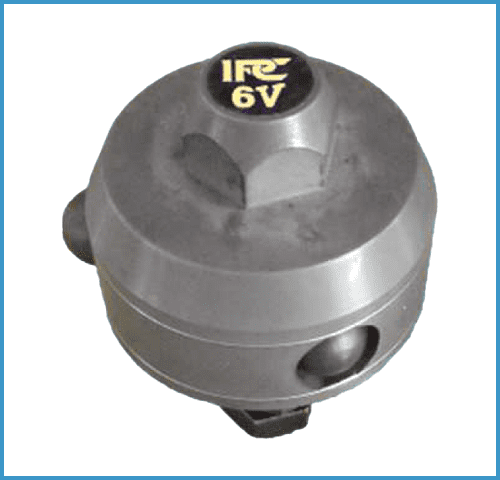

6V型
5V型
特徴
- 型枠への取付は初回 1 回のみで済みます。
- 頻繁に行われるスリーブの取付・脱型作業が簡単な為、工数の低減を図れます。
- 型枠に治具を取り付けたままでのスリーブ脱着が可能です。
- 型枠にスリーブを堅固に固定できます。

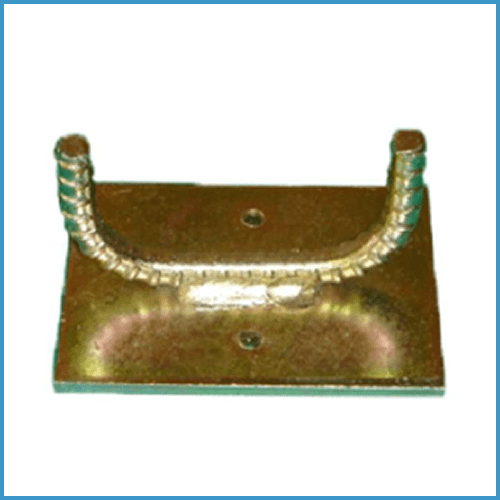

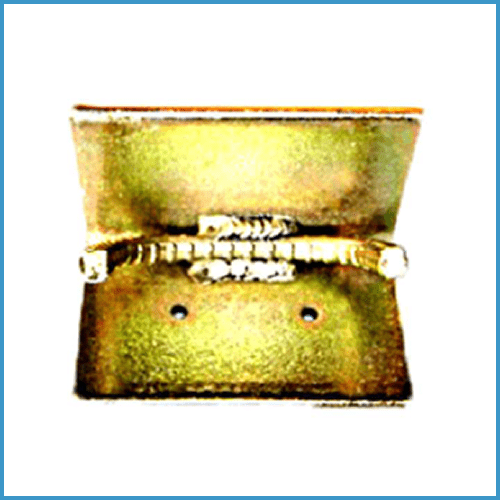

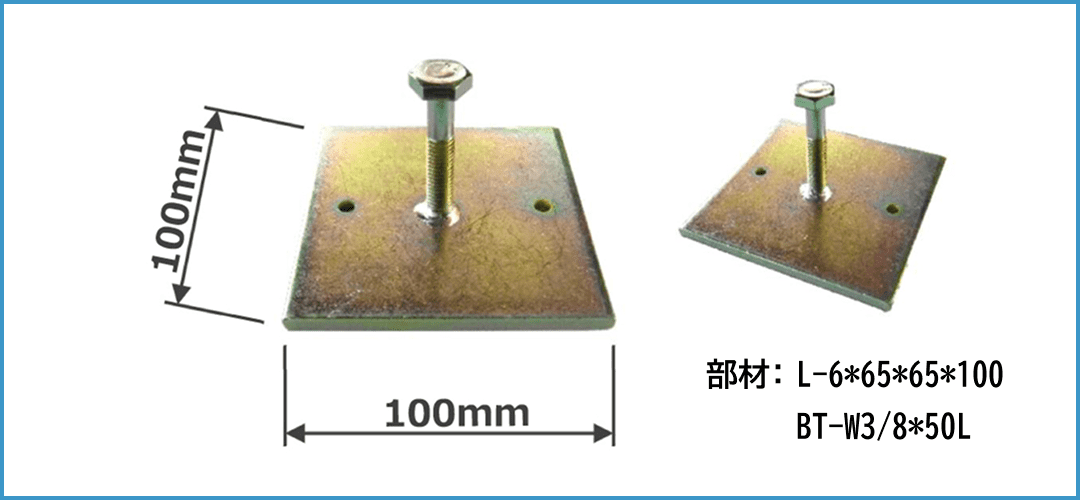

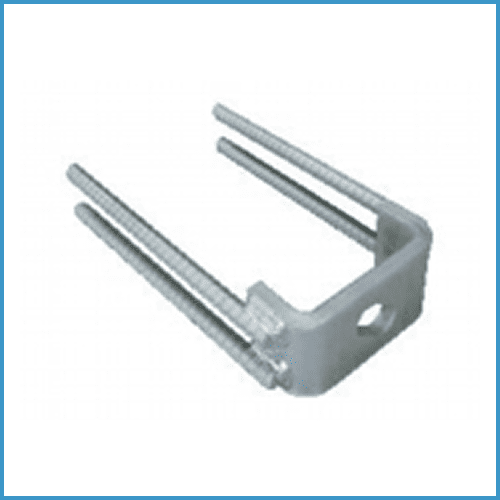

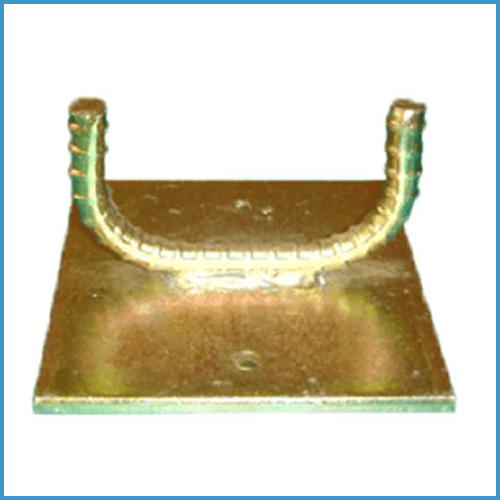

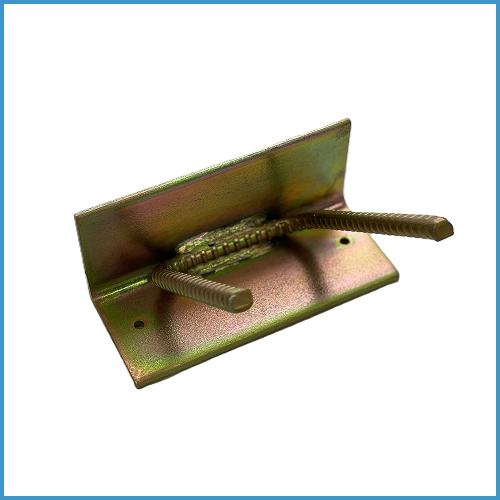

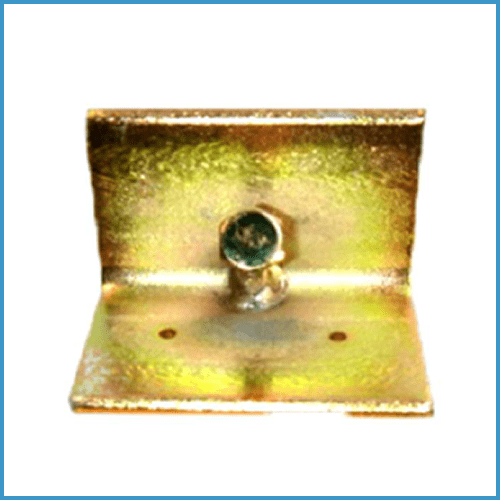

ALCプレート類
P1010B(K) P1010B(T)
P7510B(K) P7510B(T)
L6510B(K) L6510B(T)
L5010B(K) L5010B(T)
P1010DL(K) P1010DL(T)
( 受 注 生 産 品 )
P7510DL(K) P7510DL(T)
( 受 注 生 産 品 )
L6510D(K) L6510D(T)
( 受 注 生 産 品 )
L5010DL(K) L5010DL(T)
( 受 注 生 産 品 )

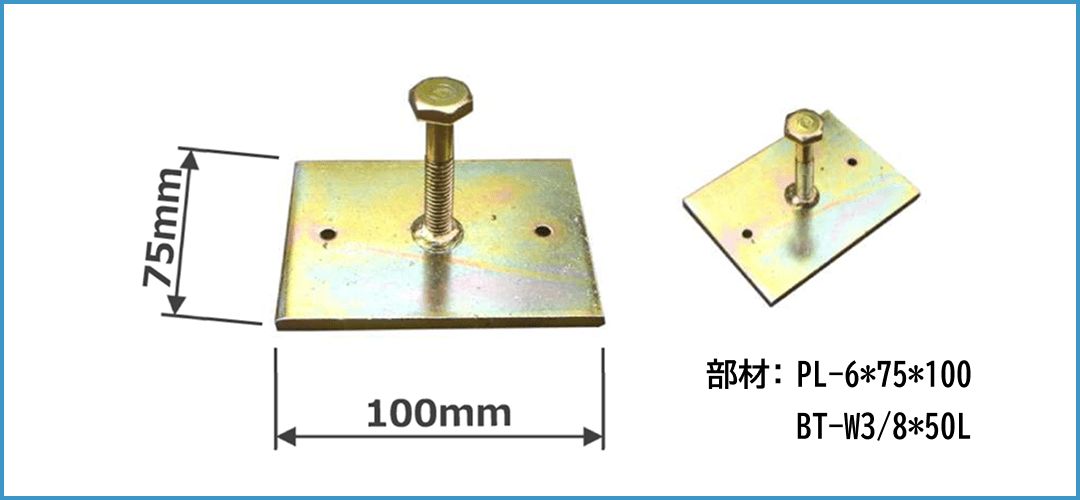

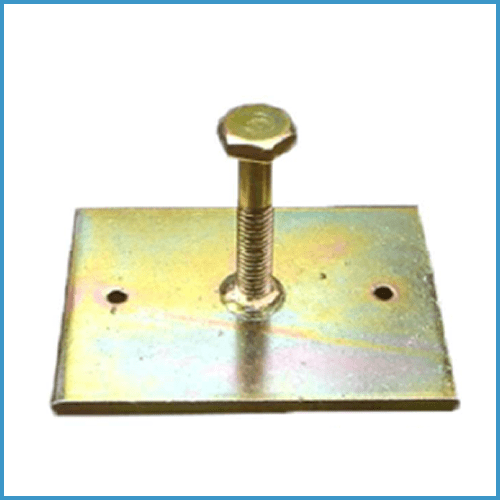

レベル受プレート AWB(T)
サッシ用プレート AWI
ECP-P1010DLK
ECP-L6515DLK
P7510B(T) P7510B(K)
P1010B(T) P1010B(K)
L5010B(T) L5010B(K)
P6510B(T) P6510B(K)
用途
- ALC 板を固定するための埋込金物です
特徴
- 型枠固定用のタップ穴(M10)タイプ、主に現場で使用するクギ穴(5mm)タイプが選べます
主にスラブや梁部で使用します

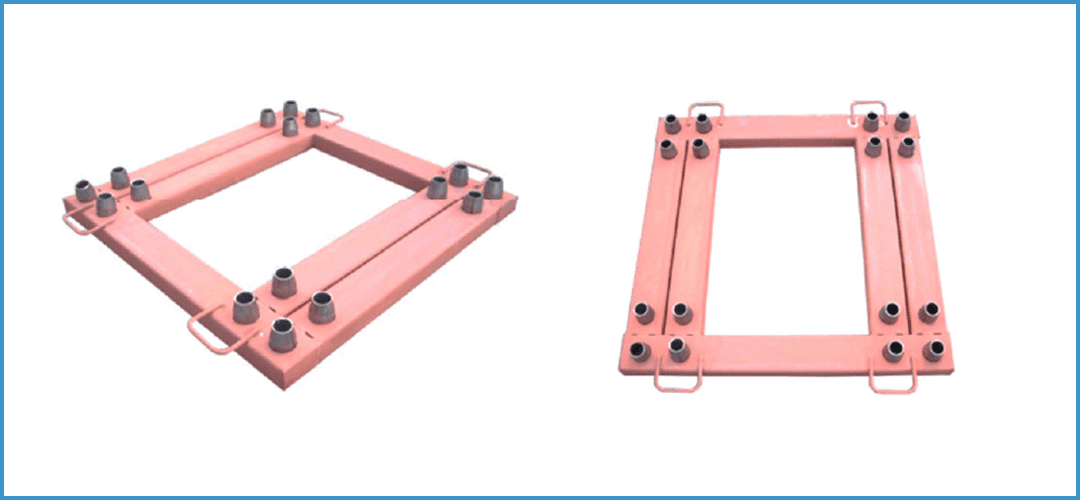

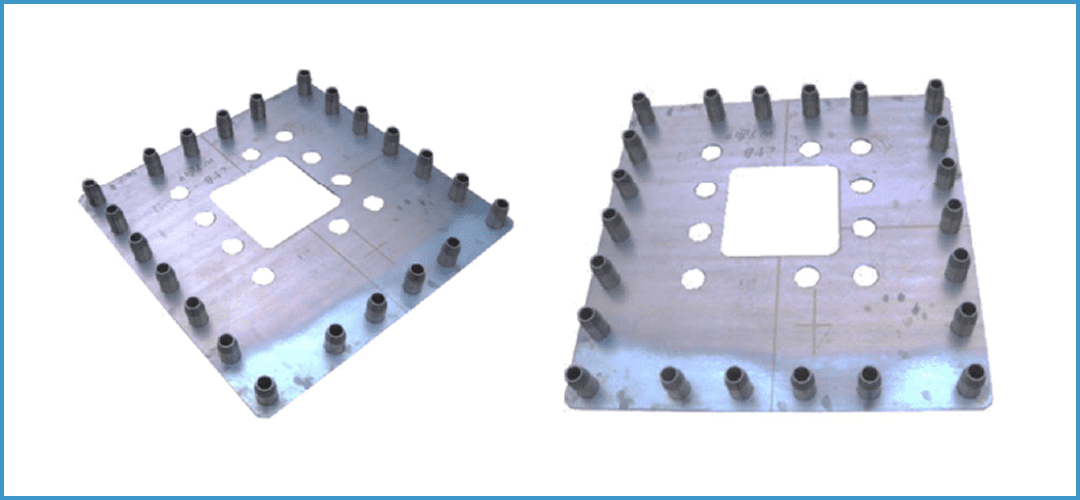

テンプレート
軽量溝形鋼サヤ管式
切板サヤ管式
※サヤ管をセットした状態
用途
- 柱筋の位置精度を確保する為の治具です
サヤ管(別売り)
特徴
- サヤ管(7P 参照)と併せて使用する事により鉄筋の位置精度が確保でき、テンプレートの脱着もスムーズに行う事が可能です。
さらに、柱筋径が細くなってもテンプレートを再製作することなく対応可能です。
(サヤ管を重ねることにより、各種鉄筋径に対応できます)

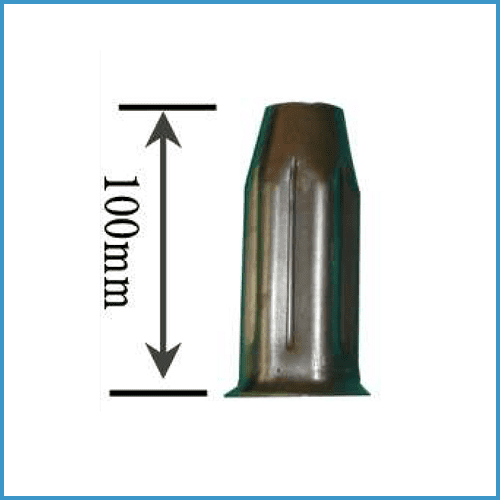

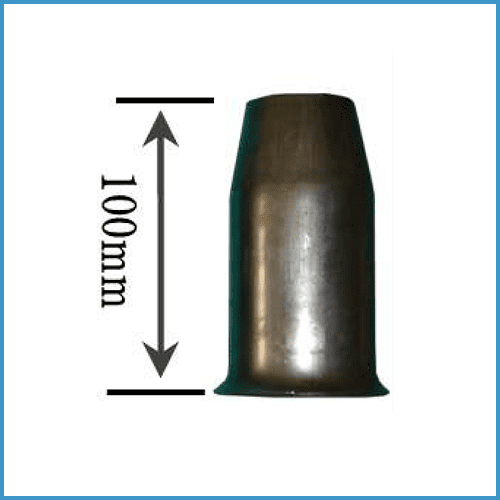

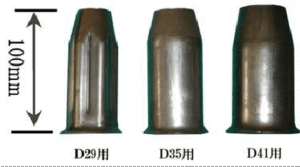

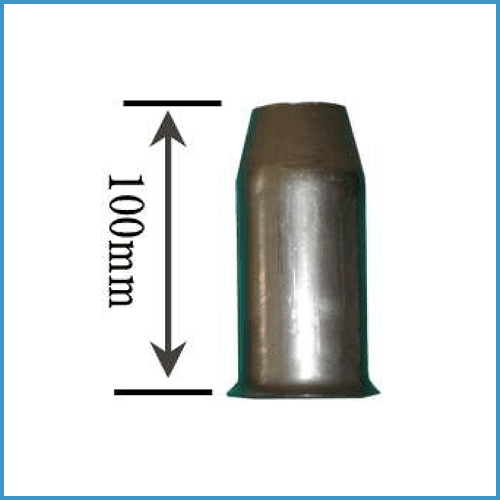

テンプレート用サヤ管
D29用
D35用
D41用
特許第 4751146 号
用途
- 柱筋の位置精度を確保する為の治具です
特徴
- テンプレートとの脱着がスムーズに行えます。
さらに鉄筋の位置精度の確保、各種鉄筋径への対応も可能です。
(サヤ管を重ねることにより、各種鉄筋径に対応できます)

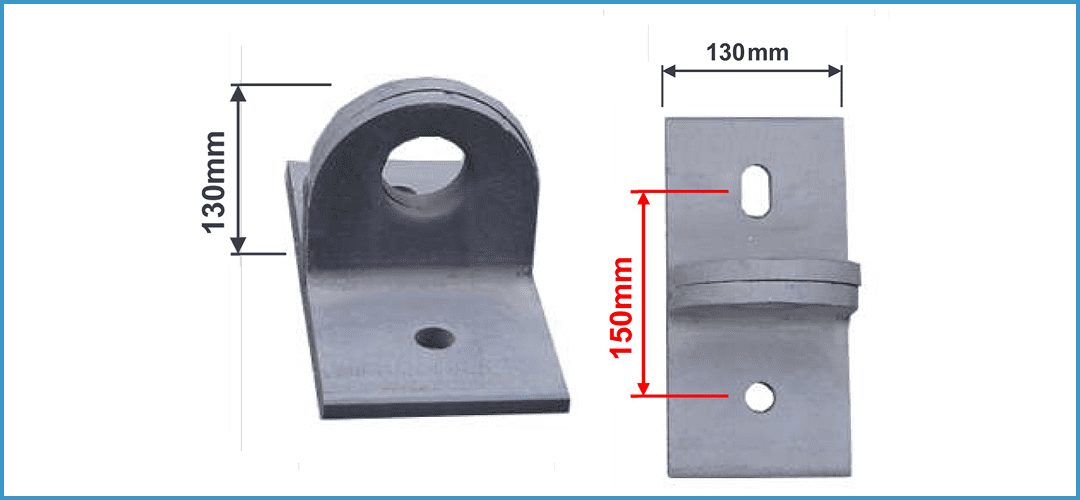

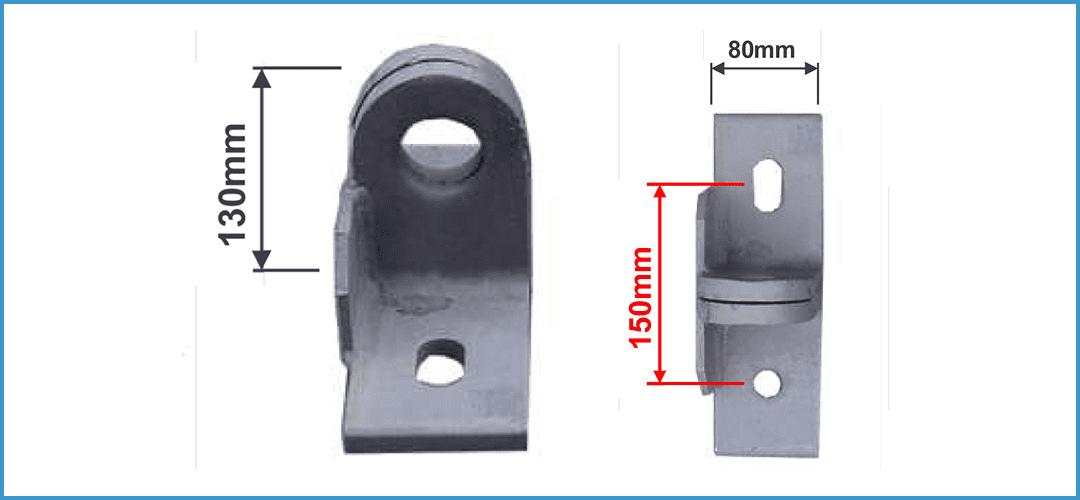

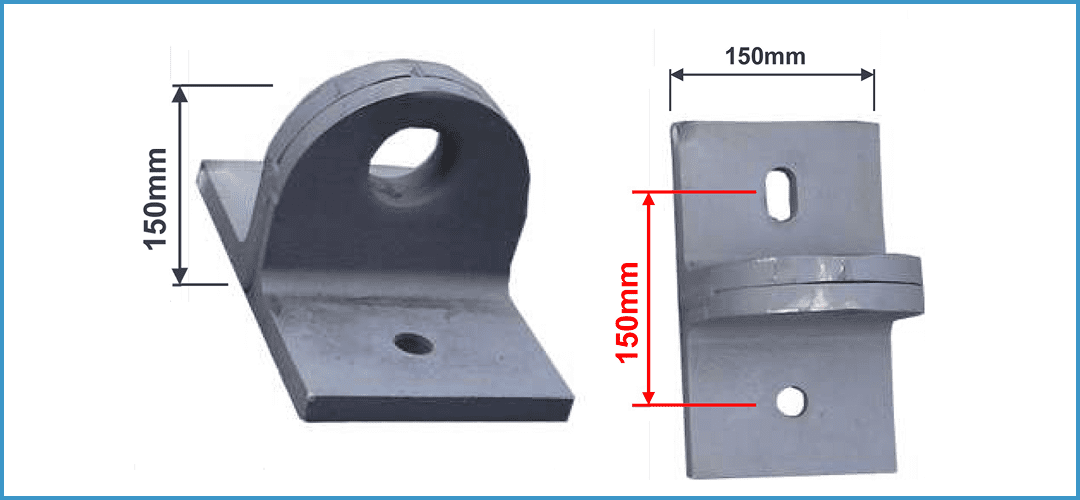

吊治具
12-120(2R)
15-80(1R)
15-130
19-150
ルーズ穴 ・・・ LH-22*40
表面処理 ・・・ 錆止めグレー
丸穴 ・・・ 22φ
用途
- PC板の吊り上げ用に使用します
特徴
- 使用板種、及び形状に併せてお選び下さい
- 吊ボルト用として 10.9T ボルトもご用意しております

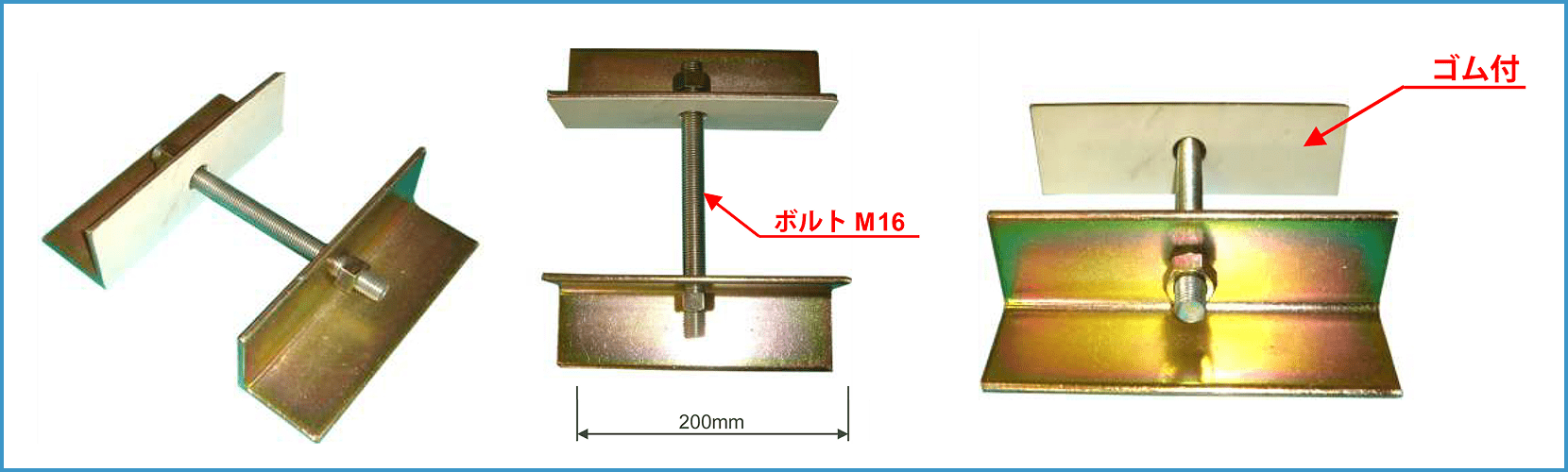

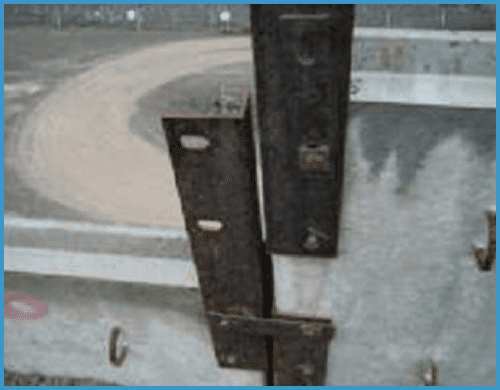

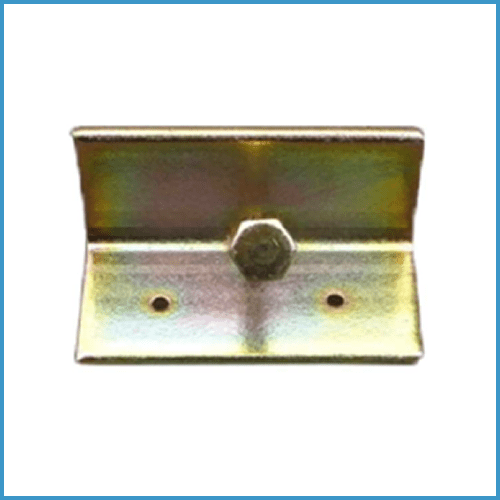

面合わせ治具
用途
- バルコニー板の出入りを合わせる為の金物です
特徴
- 片面に板ゴムを貼付けているため、バルコニー板の仕上面を傷つけません
- ボルトの長さを変えることにより、様々な厚みに対応可能です

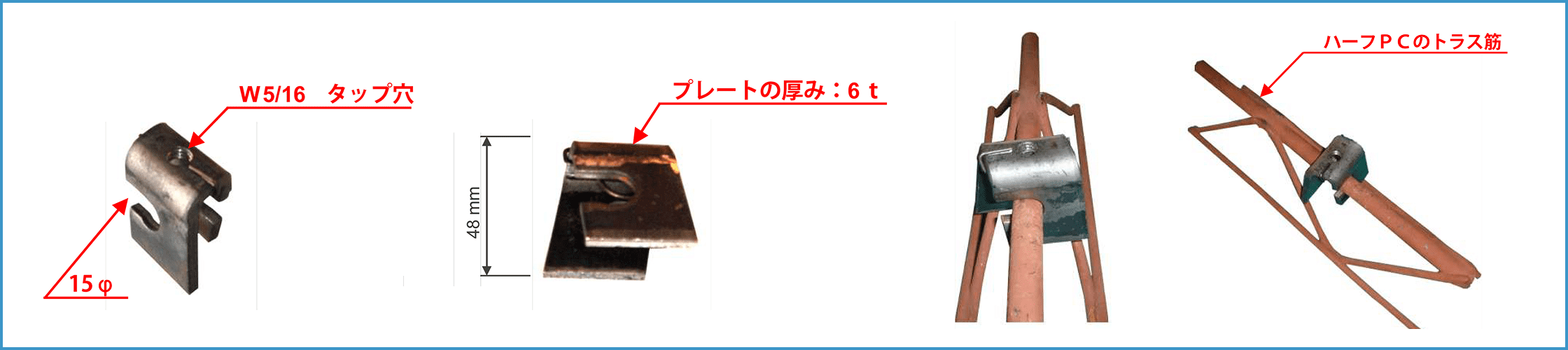

トップグリップ
用途
- セパを取り付ける金物です
特徴
- 取付け、スライド位置調整が容易です
- バネでキッチリと固定されます

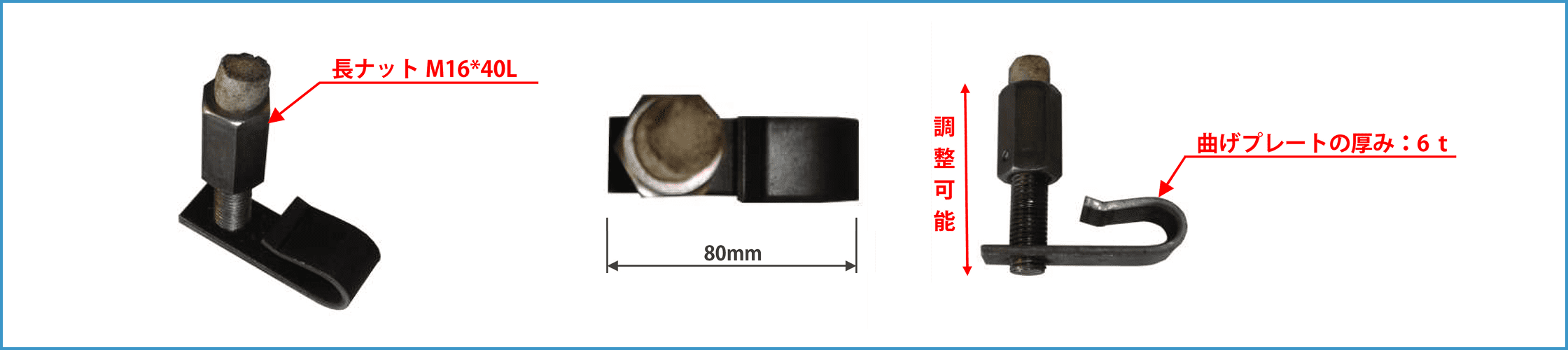

サポグリップ
用途
- ハーフPC床板からサポートを取るためのインサートです
特徴
- セット、レベル調整が容易です
- 取付位置が自由に設定できます

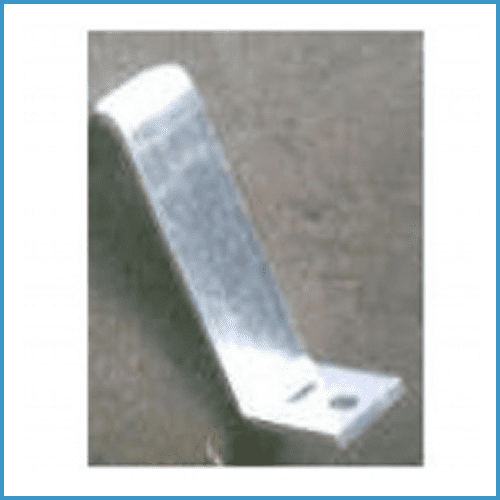

各種製作品

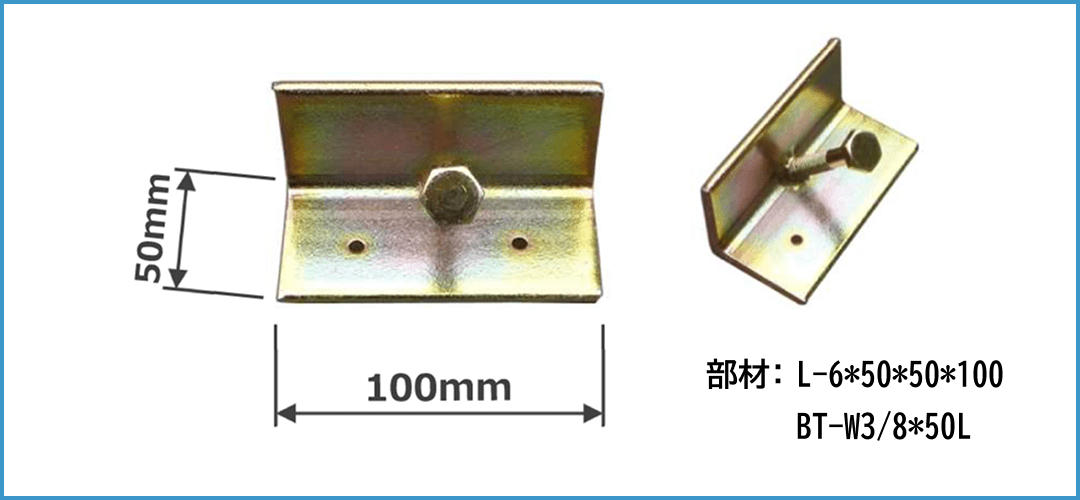

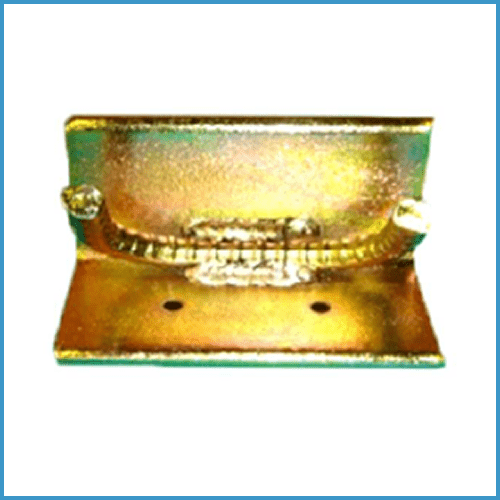

固定用アングル
躯体埋め込み用アングル

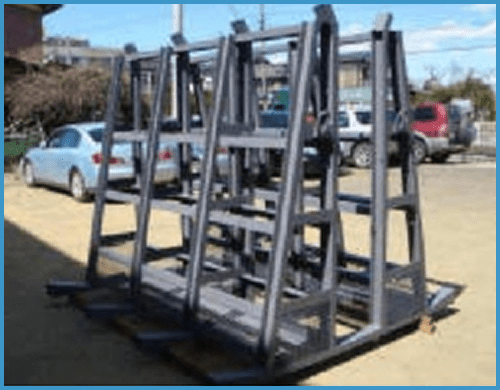

運搬用架台

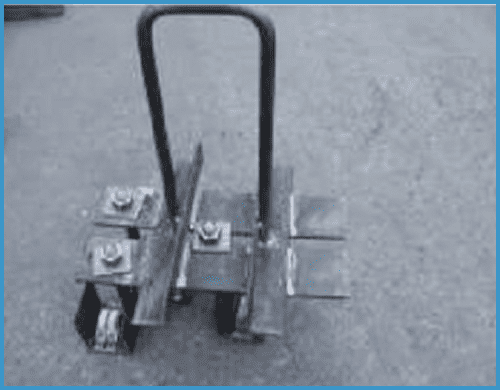

梁筋転がしローラー

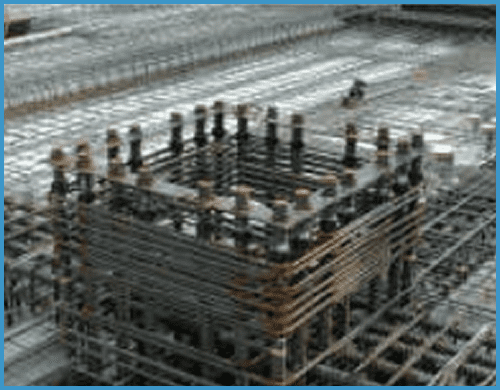

ラッパ管式テンプレート
土木PC用金物
フランジ金物

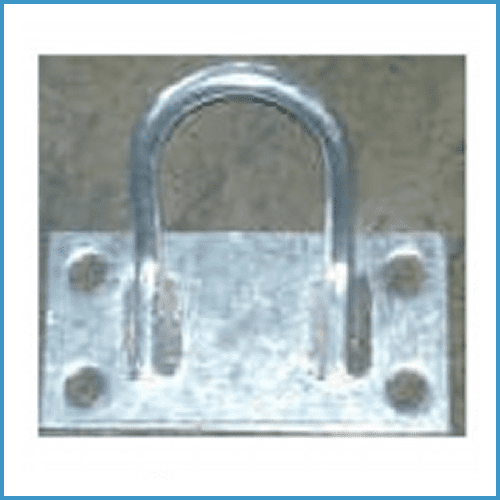

梯子取付用金物

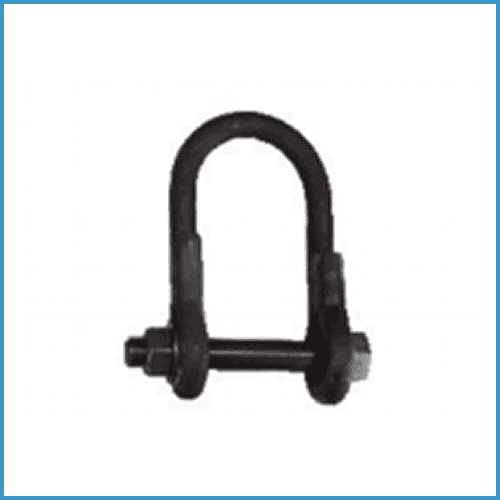

連結用シャックル
（16φ、19φ）
ケーブル引き込み金物
ケーブル引き込み金物

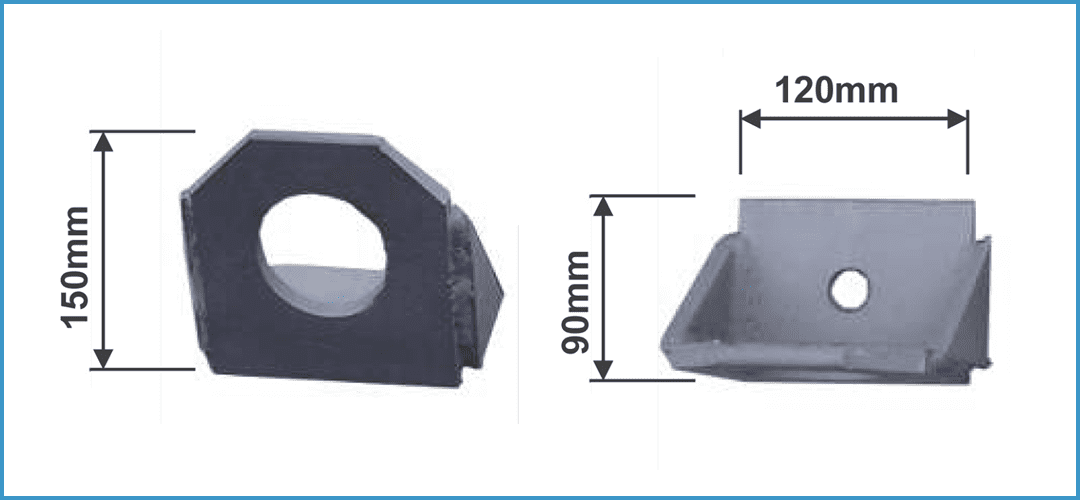

鋼棒用支圧板

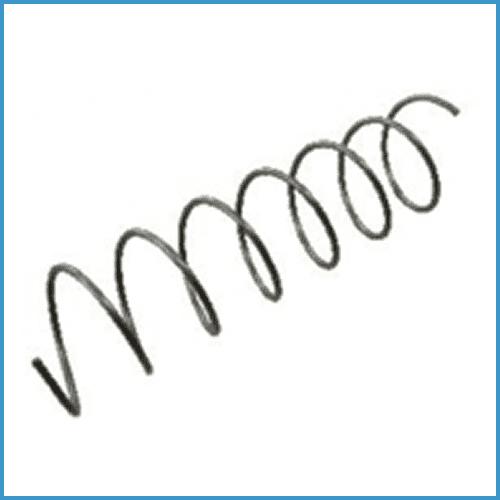

スパイラル筋
底板付シース管

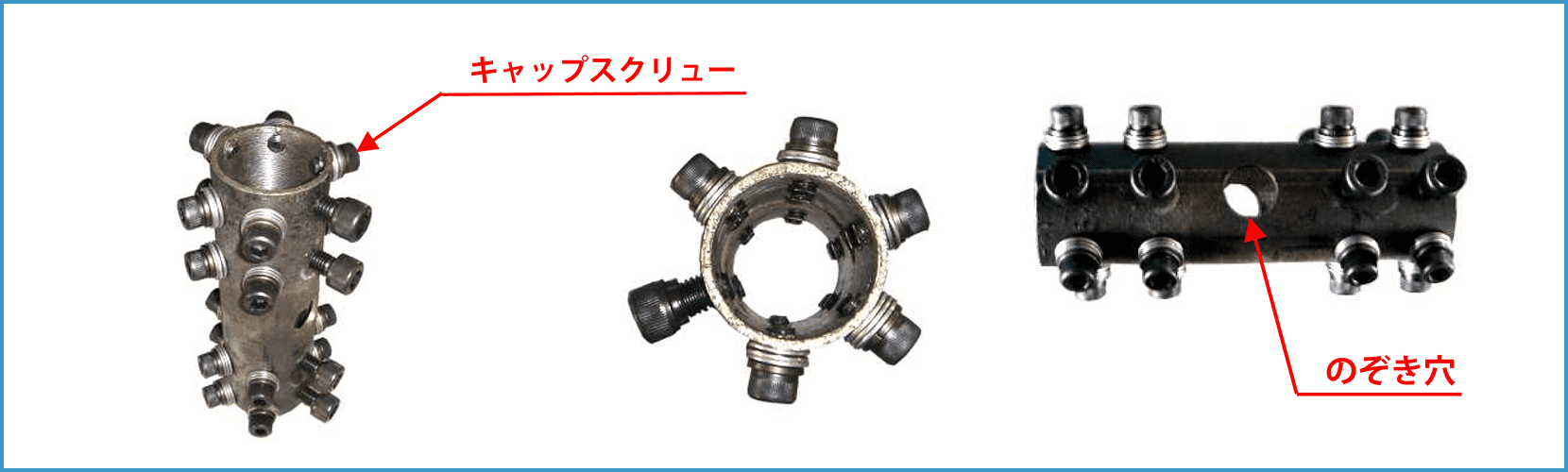

精密カプラー
特許第 4331149 号
用途
- PC 梁を連結/生産する際に梁主筋の精度を確保する為に使用します
特徴
- 精密カプラーを使用することにより、現場での梁連結がスムーズになります
- D41，D38，D35，D32，D29用の各サイズをご用意しております

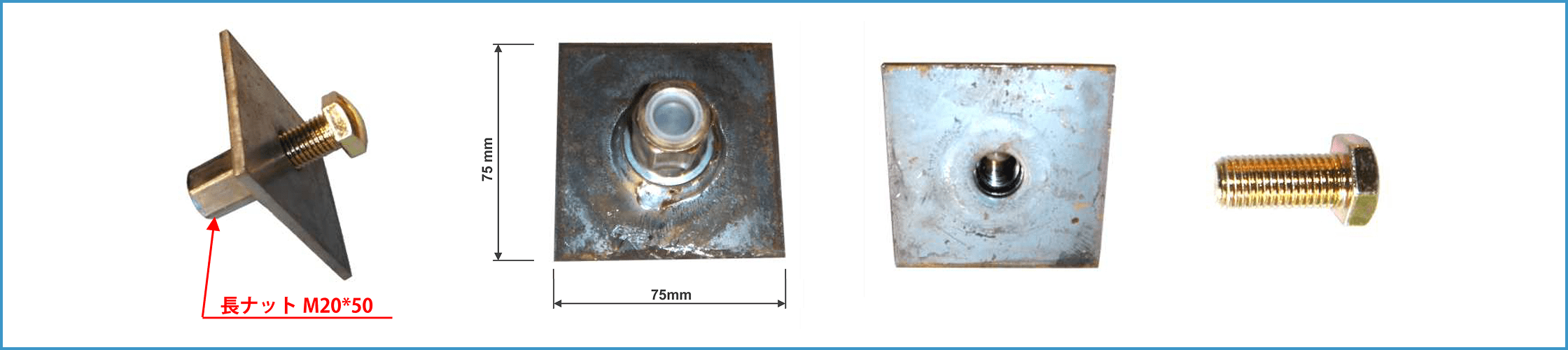

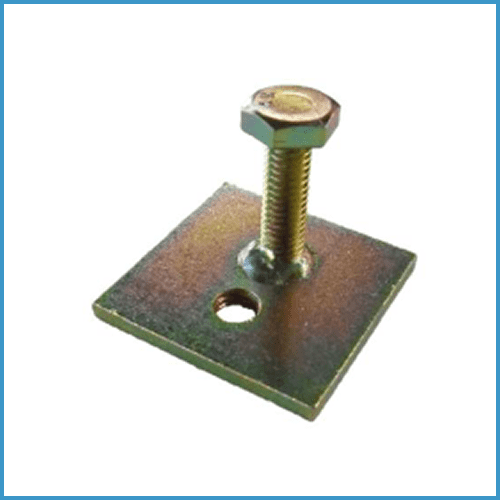

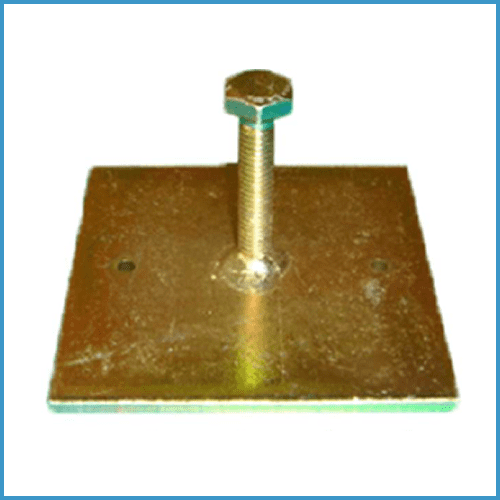

レベル調整インサート
部材:PL-6*75*75 LN-M20*50L(キャップ付) BT-M20*50L(天丸ボルト)
表面処理:(ボルトのみ)電気亜鉛メッキ3級
用途
- スラブに埋め込み、柱等のレベル受け金物です
特徴
- プレートが付いているため垂直に打ち込め、耐圧効果も高いです

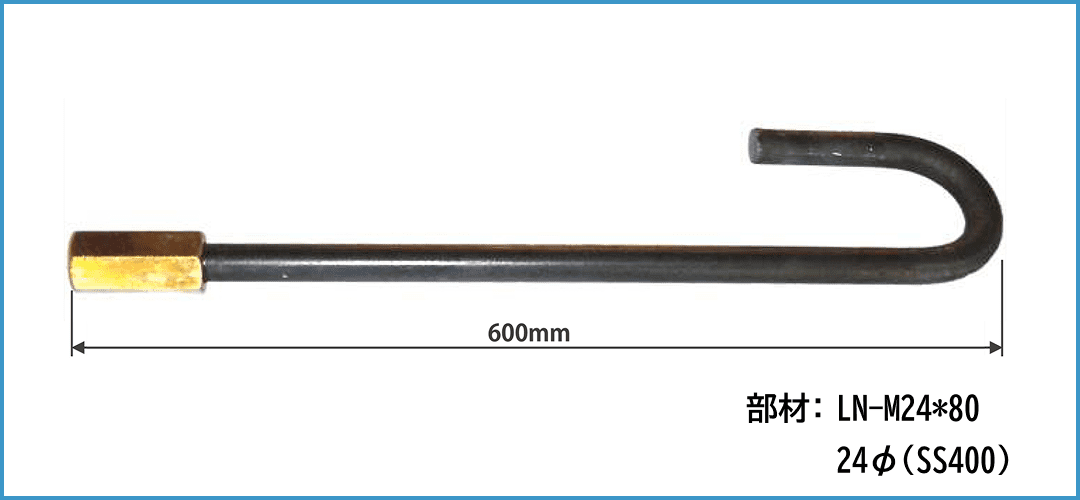

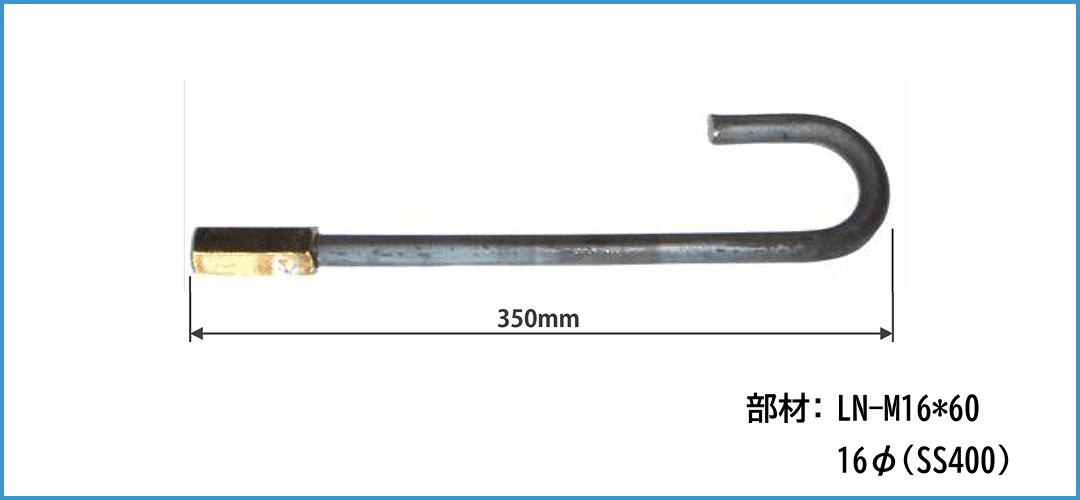

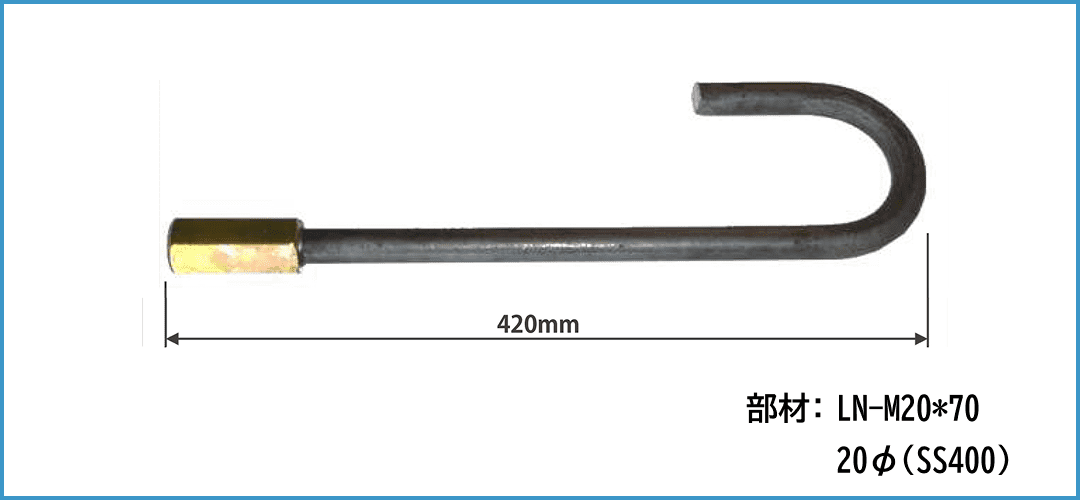

ステッキ型インサート
M24-60J
M20-42J
M16-35J
表面処理:(長ナット部のみ)電気亜鉛メッキ3級
用途
- 主に吊り上げ用としてPC板に埋め込んで使用します
塩ビ ボイドスリーブ
塩ビスリーブ
ボイドスリーブ
用途
- 止水板付の塩ビスリーブはPC板に埋め込む設備用です
- 止水板なしの切放し品も対応可能です
- 機械式継手の注排出口用VE22のカットも、自社の自動機切断機にて対応します
特徴
- 径や長さは各種対応しております

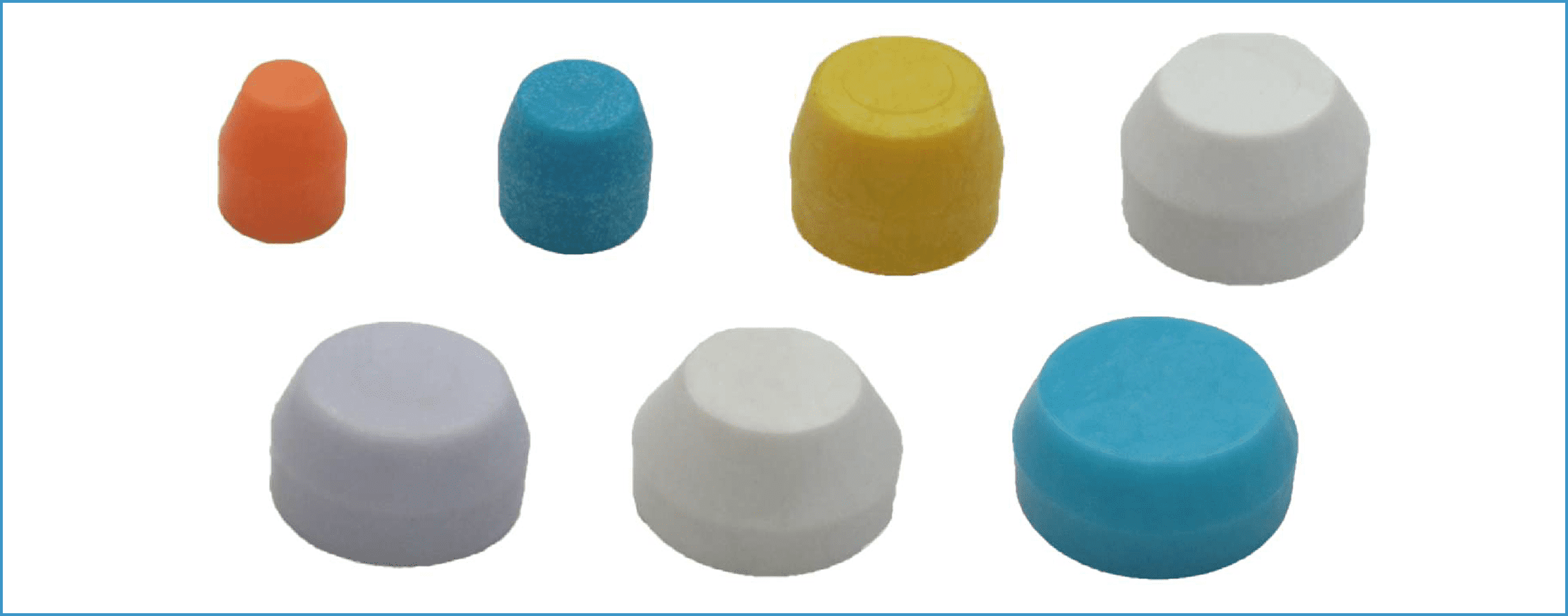

穴埋ピン
用途
- PC板の型枠用に使用します
- 転用穴を一時塞ぐ際に使用します
特徴
- 先端にテーパーが付いている為、挿入しやすくなっております
- 材質はハイゼックスになります

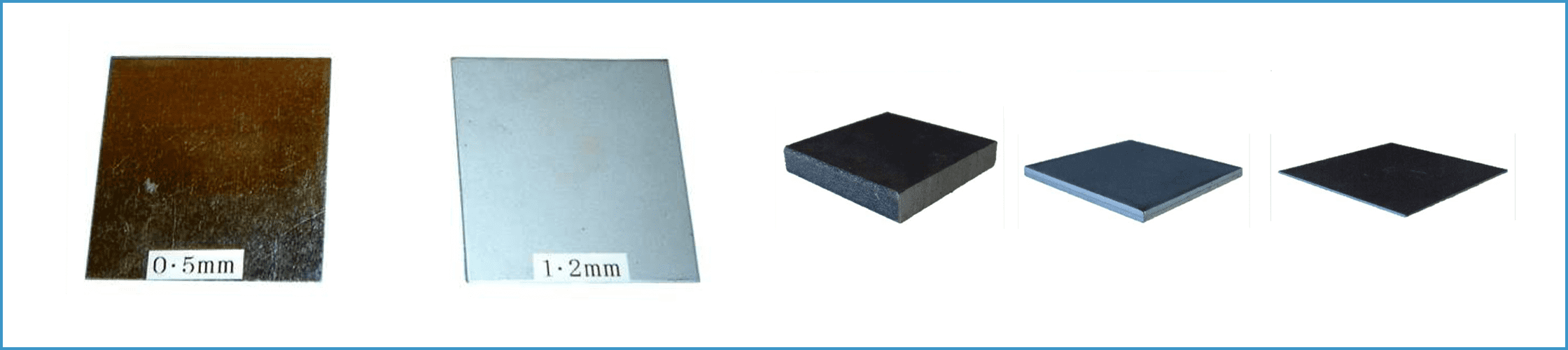

ライナープレート類
鉄ライナー

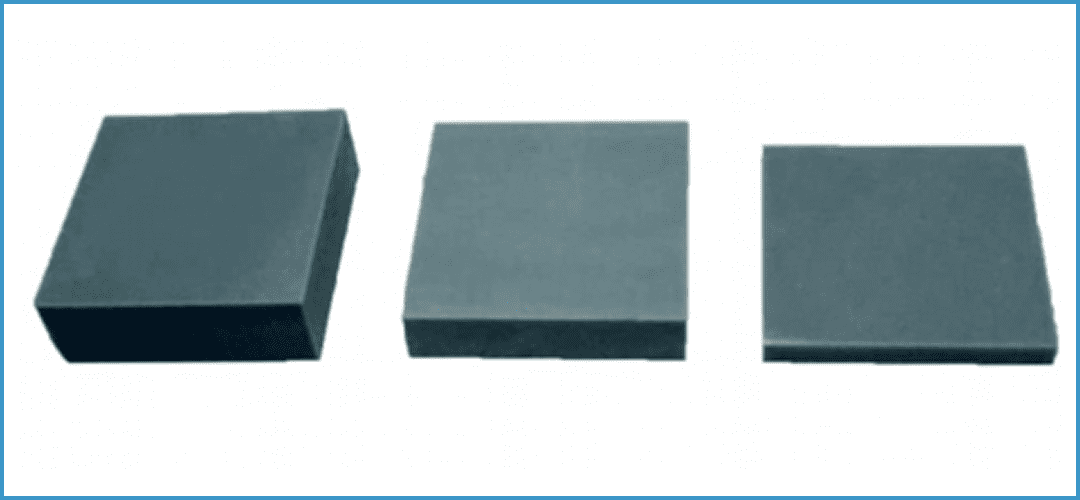

塩ビライナー
用途
- レベル出しに使用します
特徴
- 1枚〜ご注文可能です
- 厚さを各種用意しておりますので、必要な厚み分を組み合わせて構成を決めて下さい

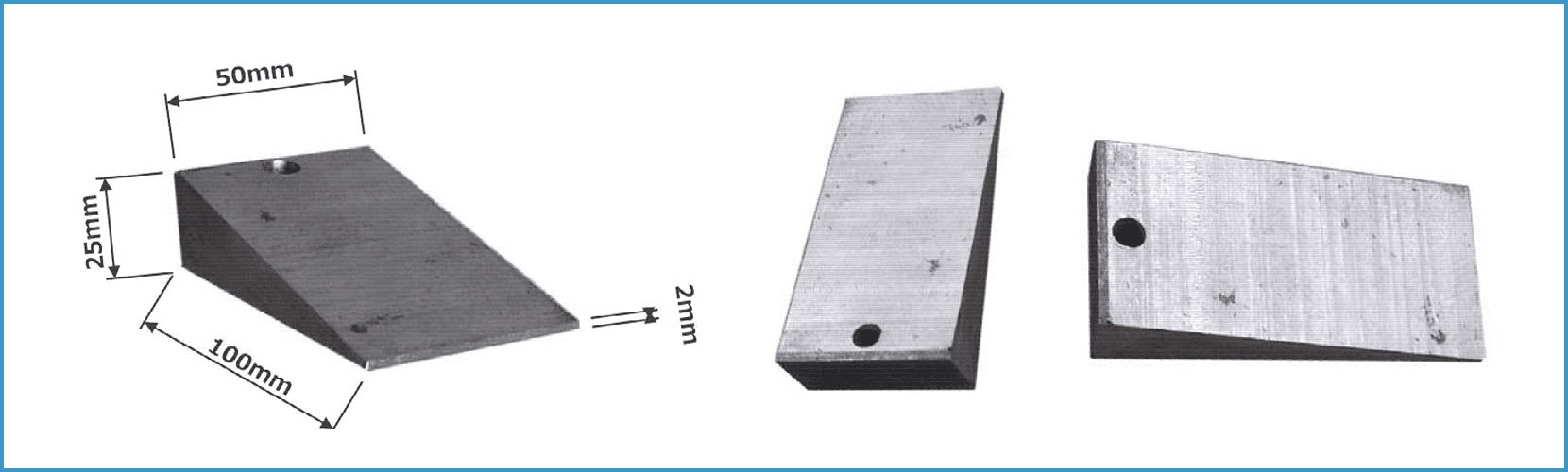

鉄キャンバー クサビ
用途
- レベル出し、及び位置決めの際に使用します(有効隙間 2〜24mm)

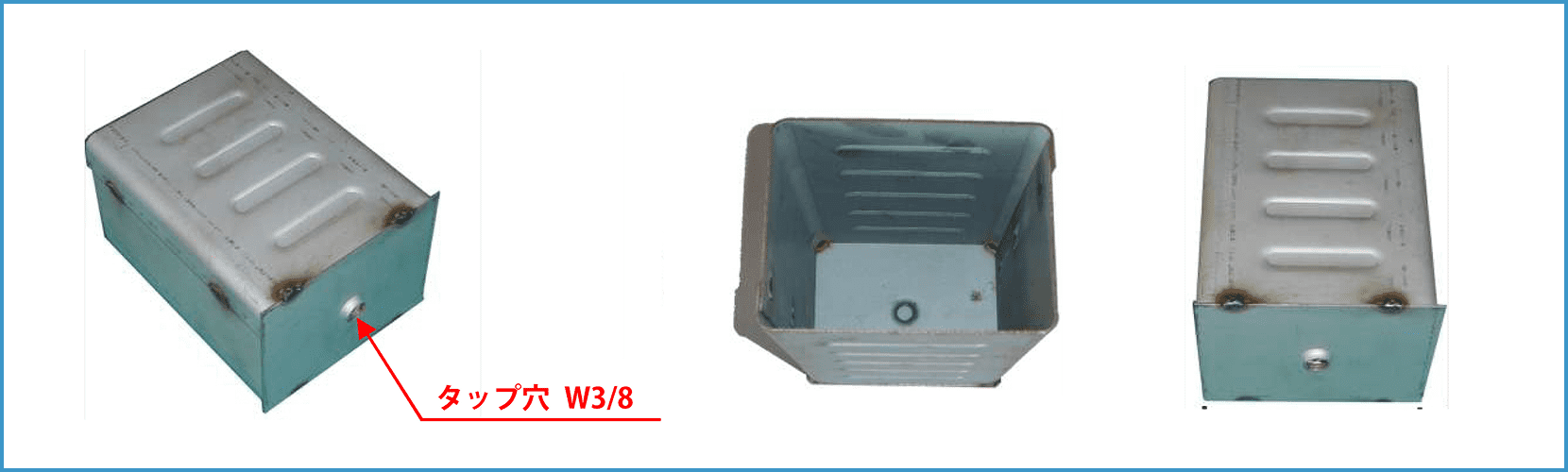

手摺用 角シース管
材質:ボンデ材
表面処理：生地
用途
- 手摺アンカー用の角シース管です
特徴
- コンクリートとの定着を良くするため、凹凸加工を施してあります
- 固定用として底板にタップ穴があいております
- 通常はボンデ材ですが、ステンレス製の物も受注生産限定で行っております

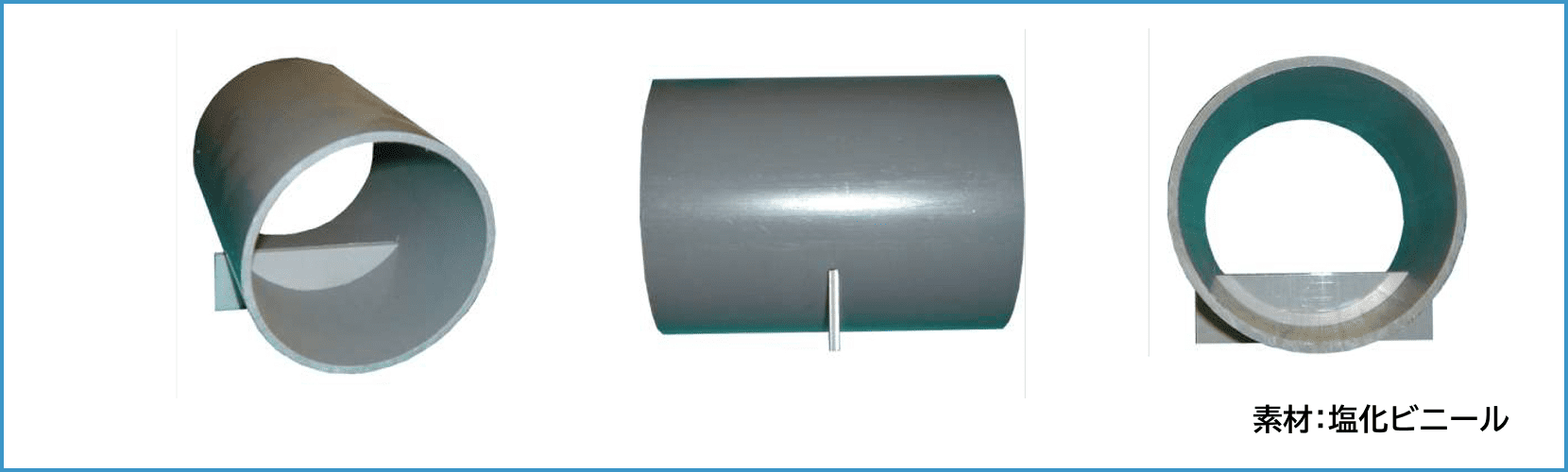

IPC-HM（抜き塩ビ）
素材：塩化ビニール
用途
- 注排出口形成用
特徴
- 機械式スリーブ継手注排出孔のコンクリート素地化を実現。
- 取付け方法は、従来の注排出用塩ビパイプと同じです。
- コンクリートが硬化後、 パイプを抜き取るため異物が存在しません。 そのため構造断面強度ロスがありません。
- 脱型後のパイプ抜き取り作業も、 専用工具を用いて容易に撤去可能です。
- 注排出経路が外周に面している機械式スリーブ継手注排出孔の形成に向いています。
- 転用して使用することが可能で、コストダウンが図れます。

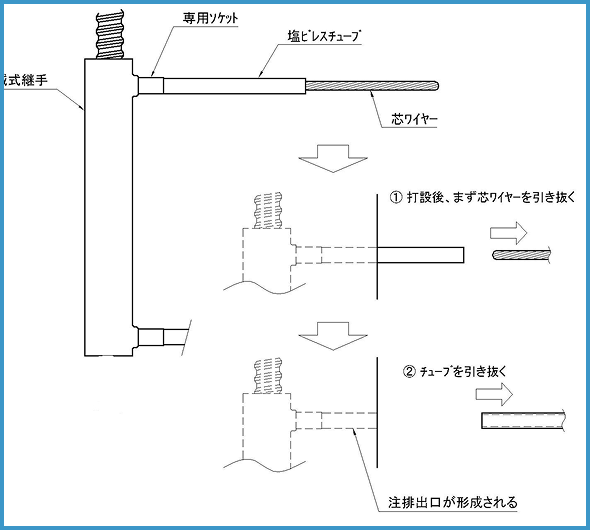

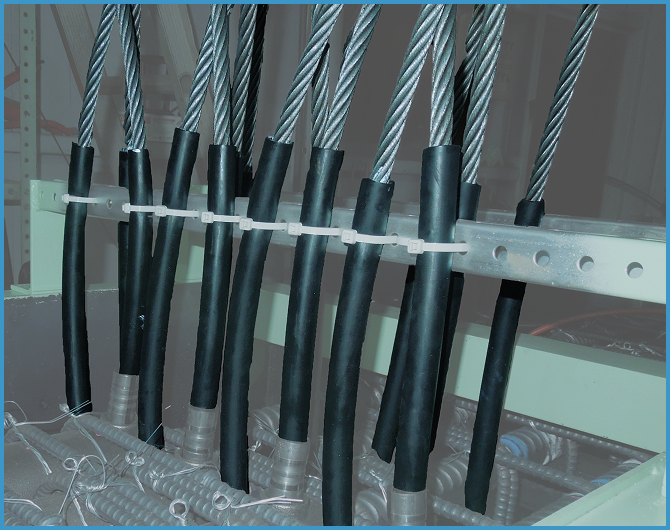

塩ビレスチューブ
特徴
- 機械式継手の注排出口を形成するためのチューブです。通常PC 製品には塩ビ管(VE22)を打込みますが、脱型時に抜き取り可能なチューブを芯材と共に打ち込んでおく事で容易に素地の注排出口を形成することが可能となります。また、チューブ及び芯材は転用が可能であり、塩ビ管(VE22)打ち込みに比べコスト面でもメリットを提供できます。

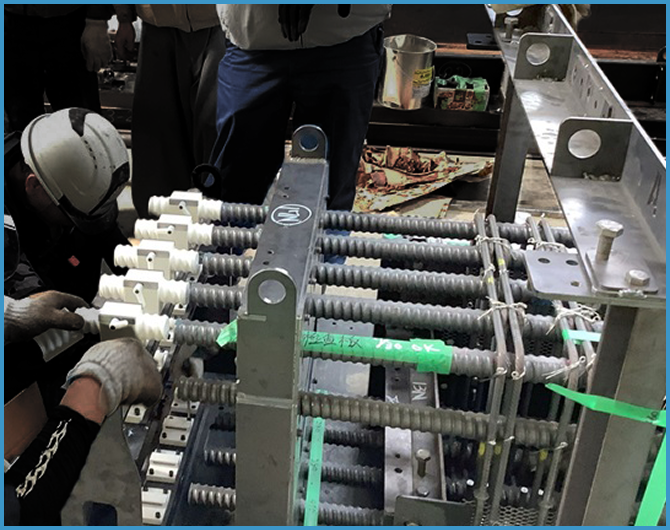

梁鉄筋ピッチ記憶用架台
用途
- 当製品を使用すれば、梁PC製品同士を接続したまま製造しなくとも、ネジカプラーによる現場施工が可能になります。
特徴
- D41～D22まで各サイズ対応可能です。
